Оптические патч-корды и пигтейлы - сходства и различия, области применения

Волоконно-оптические системы передачи данных держатся на небольших, но критически важных элементах. Патч-корды и пигтейлы — именно такие компоненты. Дата-центр, операторская станция, корпоративная магистраль — везде нужны эти изделия. Внешне они похожи, назначение различается кардинально. Неправильный выбор оборачивается переделками и финансовыми потерями.

Определения и конструкция

Оба компонента представляют собой отрезки оптоволоконного кабеля. Разница — в оснащении коннекторами.

Патч-корд

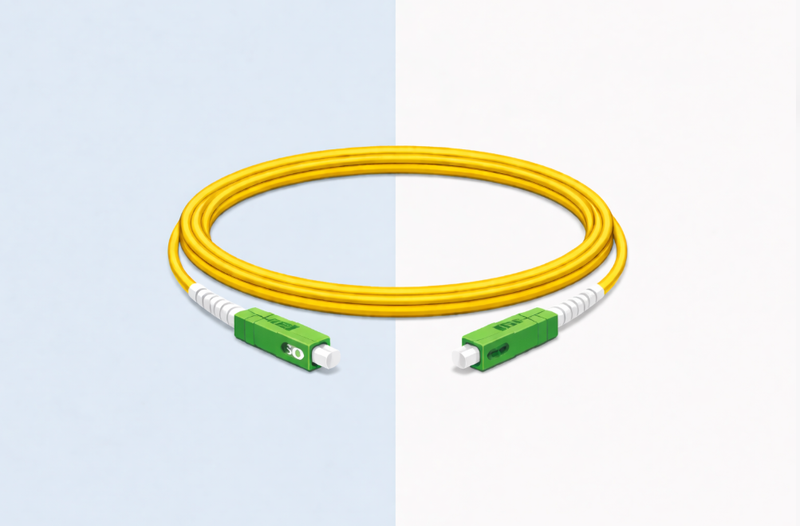

Коннекторы установлены с двух сторон. Размерный ряд начинается с 30 сантиметров, достигает 150 метров. Симплекс содержит одну нить, дуплекс — пару волокон в едином буфере.

Типы волокон стандартизированы. Одномодовые имеют сердцевину 9 микрометров и оболочку 125 микрометров. Многомодовые выпускаются с сердцевиной 50 или 62,5 микрометра при той же оболочке.

Коннекторы делятся по конструкции: LC с ферулой 1,25 мм, SC с защелкой-фиксатором, FC с резьбовым креплением, ST с байонетным замком, MPO для многоволоконных решений. Полировка торца бывает двух типов — UPC (перпендикулярная) или APC (под углом 8 градусов). Оболочка кабеля изготавливается из PVC или LSZH.

Пигтейл

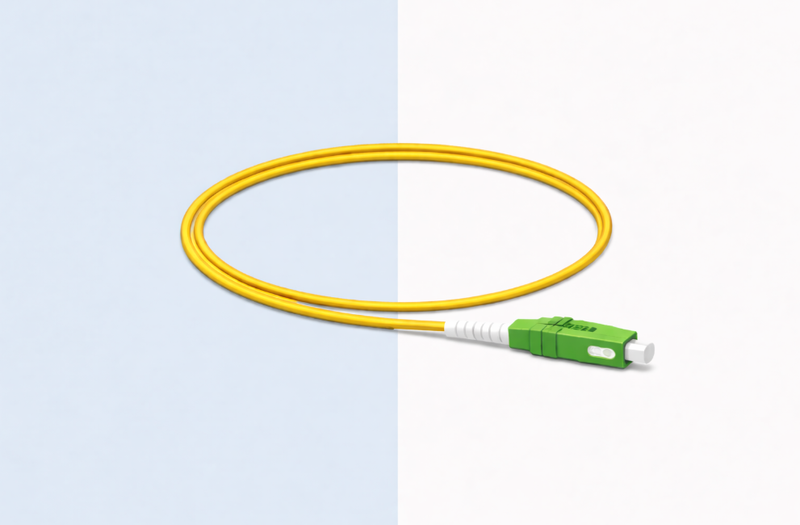

Пигтейл — кабель с коннектором только на одном конце. Второй конец остается свободным для сварки с магистральным волокном. Стандартная длина составляет 1-1,5 метра. Диаметр буферного покрытия — 0,9 миллиметра, что облегчает работу внутри муфт и распределительных шкафов.

Типы волокон и коннекторов идентичны патч-кордам. Цветовая маркировка буфера помогает различать: желтый для одномодового, оранжевый или аквамариновый для многомодового. Технически пигтейл можно получить, разрезав патч-корд пополам. Практика показывает — это работает, хотя заводское изделие предпочтительнее.

Основное различие — количество коннекторов. Именно это определяет способ монтажа и области применения.

Сходства компонентов

Патч-корды и пигтейлы изготавливаются по единым стандартам ITU-T. Это обеспечивает совместимость и предсказуемые характеристики.

Общие характеристики:

Оптические волокна соответствуют стандартам G.652.D (классическое одномодовое) или G.657.A (устойчивое к изгибам)
Коннекторы одинаковых типов с идентичной полировкой наконечников
Вносимые потери не превышают 0,3 дБ, возвратные потери составляют минимум 50 дБ для UPC-полировки
Каждое изделие тестируется на заводе, результаты заносятся в протокол измерений
Цветовая маркировка едина: синие оттенки для UPC, зеленый для APC

Пигтейл фактически представляет собой половину патч-корда. Монтажники иногда разрезают патч-корды для получения двух пигтейлов — экономия очевидна, качество заводской сборки выше.

Ключевые различия

Различия определяют области применения каждого компонента.

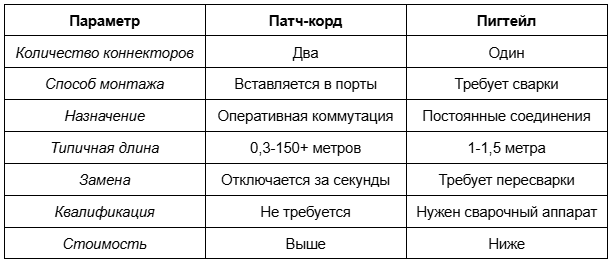

Сравнительная таблица:

Патч-корд работает по принципу plug-and-play. Воткнул — связь установлена. Пигтейл требует сварочного аппарата и навыков. Зато соединение через сварку дает потери менее 0,1 дБ против 0,3 дБ у разъемного.

Выбор зависит от задачи. Нужна гибкость топологии — берите патч-корды. Важна надежность стационарных трасс — пигтейлы. Смешивать UPC и APC нельзя, это повредит полировку.

Области применения

Каждый компонент занял свою нишу в волоконной оптике.

Где используются патч-корды

Дата-центры требуют постоянной реконфигурации. Серверы добавляются, заменяются, перемещаются между стойками. Оптические патч-корды обеспечивают нужную гибкость. Коммутация SAN-систем, подключение коммутаторов 40G/100G/400G — здесь без них не обойтись.

Телекоммуникационные узлы операторов связи используют патч-корды для соединения активного оборудования. PON-сети требуют подключения абонентских терминалов. Базовые станции 5G соединяются оптикой.

Корпоративные сети строятся на структурированных кабельных системах. Межэтажные соединения, подключение коммутаторов, межзданиевые магистрали внутри кампуса — типичные сценарии.

Промышленные объекты оснащаются системами видеонаблюдения и автоматизированными системами управления. Диспетчерские пункты требуют надежных соединений с возможностью переключения.

Измерительные лаборатории тестируют оборудование. Рефлектометры, анализаторы спектра, измерители мощности подключаются патч-кордами к испытуемым устройствам.

Тренд 2025 года — доминирование LC-коннекторов благодаря компактности. Многоволоконные решения MPO/MTP стали стандартом для скоростей 400G и 800G Ethernet.

Где используются пигтейлы

Оптические распределительные шкафы — основная сфера применения. Входящий магистральный кабель содержит десятки волокон без коннекторов. Каждое сваривается с пигтейлом, коннектор которого затем вставляется в адаптер кроссовой панели. Получается аккуратный интерфейс для подключения активного оборудования.

Строительство ВОЛС невозможно без пигтейлов. Магистральный кабель прокладывается между муфтами. В каждой муфте волокна свариваются с пигтейлами для выведения на коннекторы.

Узлы связи операторов принимают магистральные трассы от других городов. Завершить такую трассу на коммутационном оборудовании можно только через пигтейлы. Десятки сварок в одной муфте — обычная картина.

Кабельные заводы производят предтерминированные сборки. Технология простая — пигтейлы свариваются с жилами кабеля нужной длины. Монтажнику остается проложить кабель и воткнуть коннекторы.

Аварийно-восстановительные работы используют пигтейлы для ремонта обрывов. Поврежденный участок вырезается, концы зачищаются, свариваются новые пигтейлы. Потери остаются минимальными — менее 0,1 дБ на соединение.

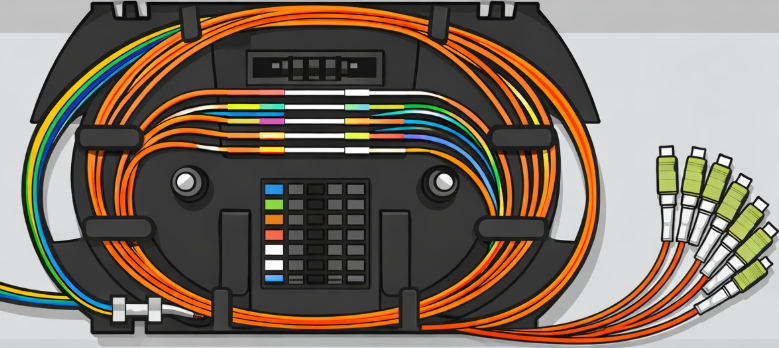

Технология монтажа стандартна. Свободный конец пигтейла очищается от буферного покрытия. Жила магистрального кабеля зачищается аналогично. Сварочный аппарат выравнивает торцы, сваривает их дугой. Место сварки защищается термоусадочной гильзой, затем укладывается в сплайс-кассету.
